1、概述
该产品属于数字量输入采集模块，可接入8路开关量信号，RS485接口采用磁隔离技术，自带ESD、过压、过流保护功能，通讯稳定可靠，支持标准的Modbus RTU协议。
2、参数
1）供电电压：12VDC或24VDC，功耗0.5W
2）使用环境：-30℃～60℃，相对湿度为5%～95%不结露
3）信号类型：8路隔离输入PNP型或NPN型
4）通讯接口：RS485介质，隔离电压1500V，±15kV ESD保护、过流保护
5）通讯协议：Modbus RTU，支持02、03、16号功能码
6）波特率：1200、2400、4800、9600、19200、38400、57600bps
7）数据格式：1个起始位，8个数据位，无、奇或偶校验，1个或2个停止位
8）安装尺寸：标准DIN35导轨安装或螺钉安装，125mm(长)*70mm(宽)*33mm(高)

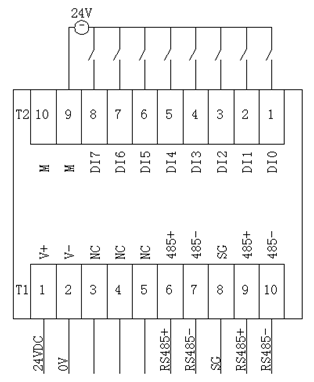

3、接线说明
1）出厂默认值：
节点地址：1
波特率：9600bps
数据格式：8N1
2）寄存器地址：
I0～I7对应10001～10008
读写：只读
3）指示灯状态：
D1常绿：电源正常
D2绿闪：正在收发数据
D3红色：通讯故障，收到错误的数据
